Einleitung: Warum die Wandstärke bei der Herstellung von Kunststoffteilen eine Rolle spielt

Die Wandstärke von Kunststoffteilen spielt eine entscheidende Rolle bei der Bestimmung der endgültigen Qualität, Leistungsfähigkeit und Herstellbarkeit von Spritzgussteilen. Ganz gleich, ob Sie Unterhaltungselektronik, Automobilteile oder Haushaltsgeräte entwickeln: Wenn Sie verstehen, wie sich die Wandstärke auf Ihr Produkt auswirkt, können Sie Zeit und Geld sparen und kostspielige Fertigungsfehler vermeiden.

In diesem umfassenden Leitfaden werden wir die Auswirkungen der Wandstärke auf die Qualität von Kunststoffteilen, bewährte Verfahren der Branche sowie praktische Konstruktionsempfehlungen untersuchen, die Ihnen dabei helfen werden, Ihr nächstes Spritzgussprojekt zu optimieren.

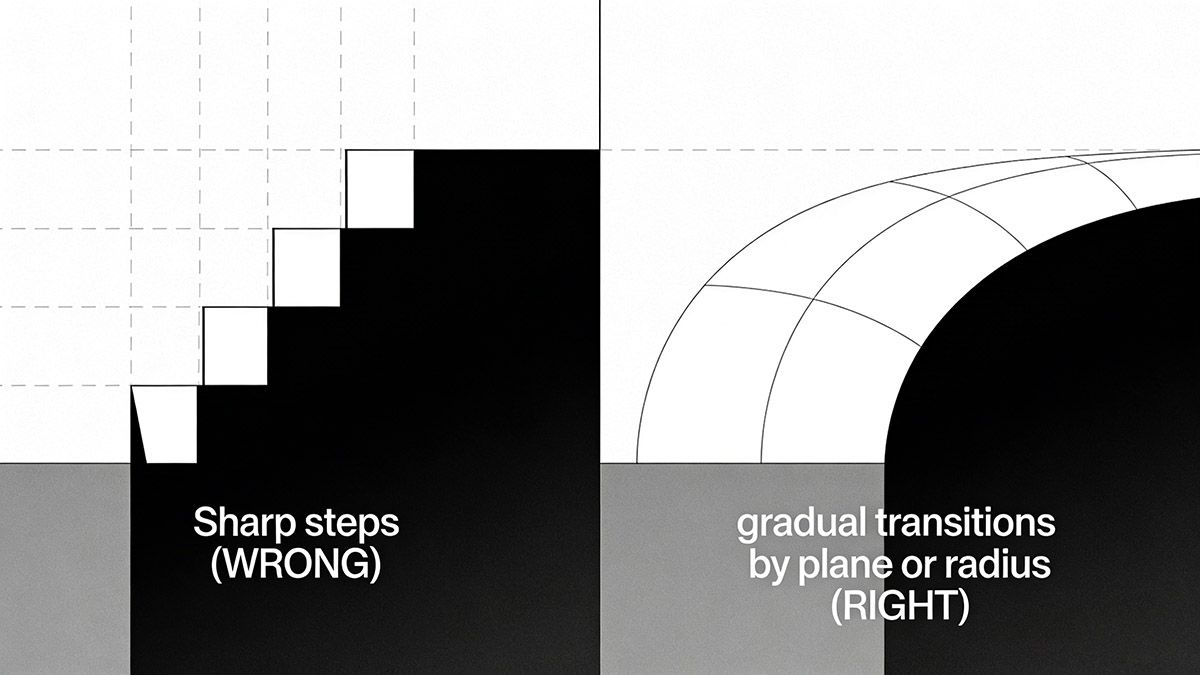

Abbildung 1: Korrekte vs. falsche Übergänge bei der Wandstärke – Scharfe Sprünge (FALSCH) vs. sanfte Übergänge durch Ebenen oder Radien (RICHTIG)

Der entscheidende Einfluss der Wandstärke auf die Qualität von Kunststoffteilen

Wenn die Wandstärke zu gering ist

Eine unzureichende Wandstärke führt zu erheblichen Herausforderungen beim Spritzgussverfahren:

• Hohe Strömungsbeständigkeit: Geschmolzener Kunststoff hat Schwierigkeiten, komplexe Hohlräume auszufüllen
• Unvollständige Befüllung: Große oder komplexe Teile werden möglicherweise nicht vollständig geformt
• Strukturelle Schwäche: Den Bauteilen fehlt es an der erforderlichen Festigkeit und Steifigkeit
• Probleme beim Auswerfen: Komponenten können beim Entformen aufgrund unzureichender struktureller Festigkeit zerbrechen

Mindestanforderungen an die Wandstärke

Die Mindestwandstärke Ihres Kunststoffteils muss mehrere entscheidende Kriterien erfüllen:

1. Ausreichende Festigkeit und Steifigkeit für den vorgesehenen Verwendungszweck
2. Widerstand gegen Ausstoßkräfte - widerstandsfähig gegen Stöße und Vibrationen durch Auswurfmechanismen
3. Haltbarkeit der Baugruppe - in der Lage, die bei der Montage auftretenden Befestigungskräfte aufzunehmen

Profi-Tipp: Für verschiedene Kunststoffe gelten je nach ihren Fließeigenschaften und mechanischen Eigenschaften unterschiedliche Anforderungen an die Mindestwandstärke.

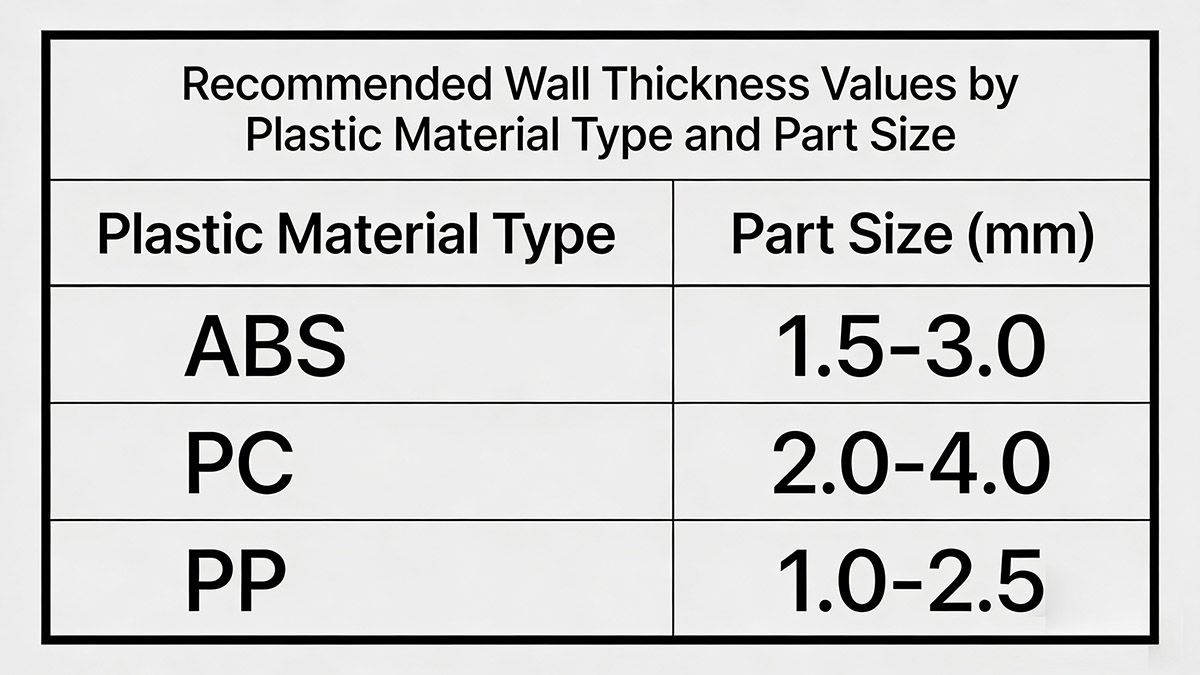

Abbildung 2: Empfohlene Wandstärkenwerte nach Kunststofftyp und Bauteilgröße

Die Probleme bei übermäßiger Wandstärke

Während dünne Wände Probleme beim Befüllen verursachen, bringen übermäßig dicke Wände andere Herausforderungen mit sich:

Materialverschwendung und finanzielle Auswirkungen¹

• Ein unnötiger Rohstoffverbrauch erhöht die Produktionskosten
• Höherer Materialverbrauch ohne entsprechende Leistungsvorteile

Verlängerte Zykluszeiten

• Duroplaste: Verlängerte Aushärtungszeit und erhöhtes Risiko einer unvollständigen Aushärtung
• Thermoplastische Werkstoffe: Längere Abkühlphasen verringern die Produktionseffizienz

Qualitätsmängel

• Ungleichmäßige Abkühlgeschwindigkeiten führen zu inneren Spannungen
• Mögliche Verformungen und Maßabweichungen
• Eindrückungen und Oberflächenmängel

Wichtige Konstruktionsgrundsätze für eine optimale Wandstärke

1. Gleichmäßige Wandstärke gewährleisten

Bewährte Verfahren: Achten Sie darauf, dass die Wandstärke im gesamten Bauteilentwurf so gleichmäßig wie möglich ist.

Warum dies von Bedeutung ist:

• Eine gleichmäßige Abkühlung verhindert ungleichmäßiges Schrumpfen
• Reduziert innere Spannungen und Verformungen
• Verbessert die Gesamtqualität der Teile und die Maßhaltigkeit

2. Flüssige Übergänge bei erforderlichen Dickenänderungen²

Wenn Schwankungen der Wandstärke unvermeidbar sind:

✅ TUN: Verwenden Sie sanfte Übergänge oder abgerundete Ecken
❌ NICHT: Erzeugen Sie deutliche Sprünge oder abrupte Veränderungen

Folgen mangelhaft gestalteter Übergänge:

• Ungleichmäßige Schrumpfung, die zu einer Verformung des Bauteils führt
• Verminderte Festigkeit an Übergangsstellen
• Durchflussbeschränkungen beim Spritzgießen

3. In der Branche übliche Wandstärkenbereiche

4. Richtlinien für die Gestaltung von Rippen und Vorsprüngen³

Wichtige Empfehlung: Entwerfen Sie Versteifungsrippen und Schraubansätze bei etwa 50% der Hauptwandstärke.

Vorteile:

• Verhindert Einfallstellen auf sichtbaren Oberflächen
• Gewährleistet strukturelle Stabilität ohne übermäßigen Materialaufwand
• Gewährleistet gleichmäßige Abkühlgeschwindigkeiten

5. Vermeiden Sie große, ebene Flächen

Hinweis zum Design: Reduzieren Sie große, nicht abgestützte ebene Flächen in Ihrer Bauteilkonstruktion auf ein Minimum.

Ausnahme: Je nach Material und Anwendungsanforderungen können auch sehr kleine Abmessungen akzeptabel sein.

Risikofaktoren:

• Verformung aufgrund ungleichmäßiger Abkühlung
• Maßabweichungen während des Gebrauchs
• Ästhetische Mängel, die das Erscheinungsbild des Produkts beeinträchtigen

Materialspezifische Überlegungen⁴

Verschiedene Kunststoffmaterialien erfordern spezifische Ansätze hinsichtlich der Wandstärke:

Tabelle 1: Empfohlene Wandstärkenwerte nach Werkstoffart und Bauteilgrößenklasse

Praktische Konstruktionscheckliste für eine optimale Wandstärke

Bevor Sie die Konstruktion Ihres Kunststoffteils abschließen, überprüfen Sie bitte die folgenden wichtigen Punkte:

• Die Wandstärke liegt im Bereich von 1 bis 5 mm (idealerweise 2 bis 3 mm)
• Die Dicke bleibt so gleichmäßig wie möglich
• Alle erforderlichen Übergänge erfolgen über sanfte Steigungen oder Radien.
• Die Rippen und Erhebungen entsprechen 50% der Hauptwandstärke
• Keine großen, nicht abgestützten ebenen Flächen
• Die Materialauswahl entspricht den Anforderungen an die Dicke
• Berücksichtigung der Auswurf- und Montagekräfte bei der Konstruktion

Fazit: Abwägung zwischen Leistung, Kosten und Herstellbarkeit

Die Optimierung der Wandstärke bei der Konstruktion von Kunststoffteilen erfordert die Abwägung mehrerer Faktoren: strukturelle Leistungsfähigkeit, Fertigungseffizienz, Materialkosten und ästhetische Qualität. Indem Sie sich an bewährte Verfahren der Branche halten und den Zusammenhang zwischen Wandstärke und Teilequalität verstehen, können Sie Konstruktionen erstellen, die sich sowohl durch ihre Leistungsfähigkeit als auch durch ihre Herstellbarkeit auszeichnen.

Das Wichtigste auf einen Blick: Es gibt keine allgemeingültige Lösung für die Wandstärke. Ihre optimale Konstruktion hängt von der Materialauswahl, der Bauteilgeometrie, den funktionalen Anforderungen und den fertigungstechnischen Einschränkungen ab. Arbeiten Sie eng mit Ihrem Spritzgusspartner zusammen, um die ideale Wandstärke für Ihre spezifische Anwendung zu ermitteln.
