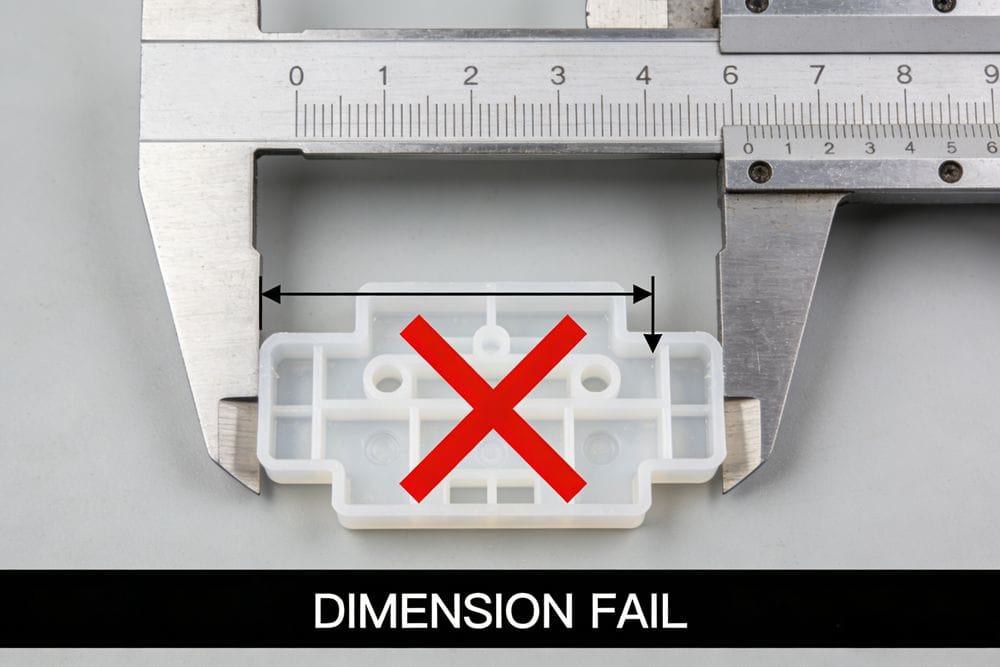

귀사의 사출 성형 부품은 치수가 일관되지 않습니다. 이로 인해 품질 검사 불합격과 프로젝트 지연이 발생하여 수익성에 악영향을 미치고 있습니다. 근본 원인을 파악하는 것이 이 문제를 해결하기 위한 첫 번째 단계입니다.
사출 성형에서 치수 불량은 대개 일관되지 않은 공정 조건, 부적합한 원자재, 금형 결함, 장비 고장, 심지어 부적절한 검사 방법 등에서 기인합니다. 정확한 원인을 파악하려면 이 다섯 가지 핵심 영역을 체계적으로 점검하여 생산 안정성과 부품 품질을 회복해야 합니다.

정확한 원인을 찾아내는 일은 마치 건초 더미에서 바늘을 찾는 것 같은 느낌이 들 수 있습니다. 하지만 걱정하지 마세요. 저도 지난 몇 년간 그런 상황을 수없이 겪어왔으니까요. 이는 단순히 임시방편을 찾는 것이 아니라, 장기적으로 견고한 프로세스를 구축하는 것이며, 이것이 바로 Ideal Pro가 추구하는 바입니다. 생산이 다시 정상 궤도에 오를 수 있도록 가장 흔한 원인들을 하나씩 짚어보겠습니다.
일관되지 않은 성형 조건이 치수 불안정성의 원인이 될 수 있을까요?
기계 매개변수를 설정했지만, 여전히 부품의 품질이 일관되지 않습니다. 설정을 끊임없이 조정하고 있지만 지속적인 개선이 이루어지지 않는 것처럼 느껴집니다. 대개 문제는 미묘한 공정 변동에서 비롯됩니다.

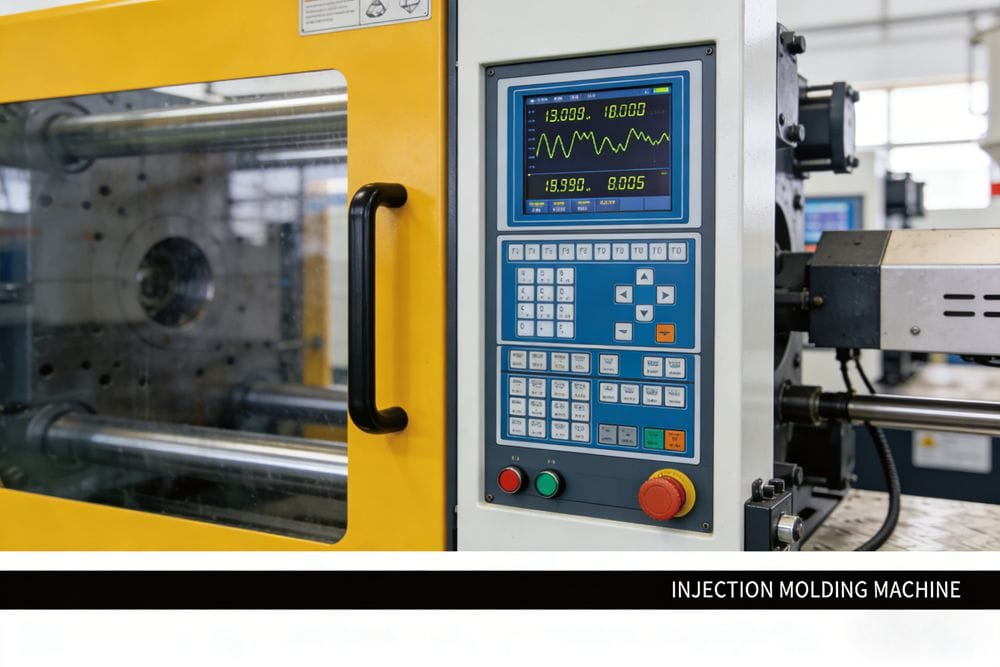

네, 일관되지 않은 성형 조건이 주된 원인입니다. 온도, 압력 및 사이클 시간의 변동으로 인해 플라스틱이 균일하게 성형되고 냉각되지 못합니다. 이는 부품 간 및 배치 간 치수 편차를 직접적으로 초래합니다.

성형 조건이라고 하면, 온도, 압력, 시간 등 부품 제조의 핵심 요소를 의미합니다. 각 매개변수는 엄격하게 제어되어야 합니다. 아주 작은 편차라도 큰 문제를 일으킬 수 있습니다. 예를 들어, 각 부품의 사이클 시간은 정확히 동일해야 합니다. 작업자가 문을 여는 시점이 달라지면 냉각 과정이 달라지고, 그 결과 부품의 최종 치수도 달라지게 됩니다.
사출 압력이 너무 낮거나 유지 시간이 너무 짧으면, 성형품이 제대로 채워지지 않아 예상보다 더 많이 수축하게 됩니다. 금형 온도가 너무 낮거나 고르지 않으면, 성형품의 각 부위가 서로 다른 속도로 냉각되어 뒤틀림과 치수 변형이 발생합니다. 반대로, 배럴이나 노즐 온도가 너무 높으면 소재가 열화되어 안정성에도 영향을 미칠 수 있습니다. 다음은 제가 조정을 위해 사용하는 간단한 가이드입니다:
| 문제: 부품 크기는... | 시정 조치 |
|---|---|
| 너무 큼 (수축이 적음) | 사출 압력을 낮추고, 용융 온도를 낮추며, 금형 온도를 높입니다. |
| 너무 작음 (수축이 더 진행됨) | 사출 압력을 높이고, 유지 시간을 늘리며, 금형 온도를 낮추십시오. |
시설 내 온도조차도 영향을 미칠 수 있다는 점을 명심하십시오. 저는 계절의 변화가 몇 달 동안 안정적이었던 공정에도 영향을 미치는 것을 목격한 적이 있습니다. 변화하는 환경 조건을 고려하여 공정 온도를 미세하게 조정할 준비가 되어 있어야 합니다.
사이즈 문제가 잘못된 플라스틱 소재 탓일까요?
데이터시트상으로는 적합해 보이는 소재를 선택했지만, 최종 부품이 사양을 충족하지 못하는 경우가 있습니다. 이로 인해 프로젝트 전체가 차질을 빚을 수 있습니다. 소재가 지닌 고유한 특성은 매우 중요합니다.

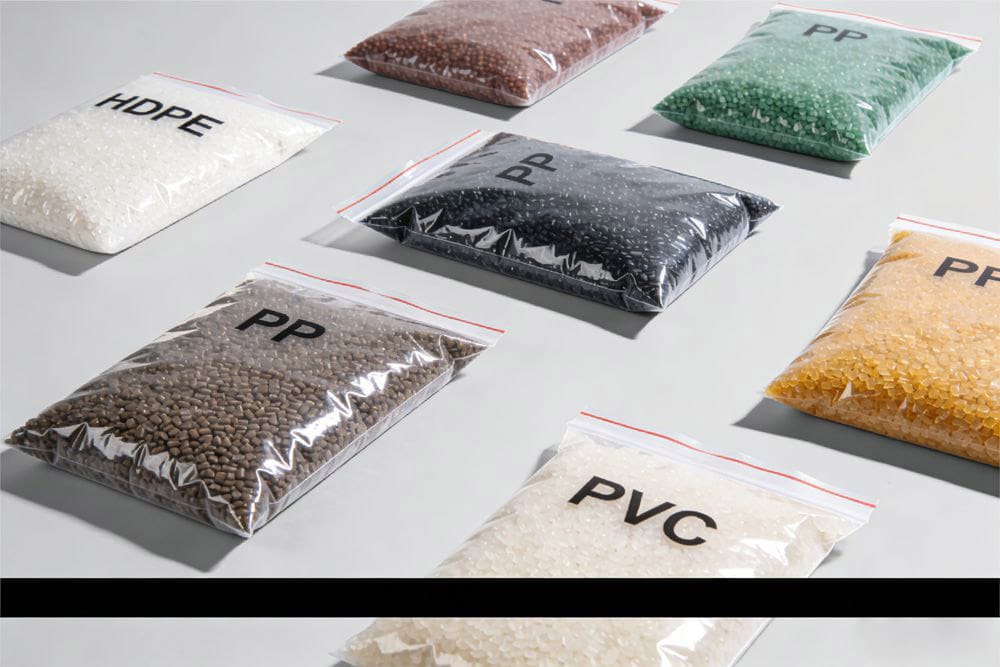

물론입니다. 원자재의 수축률은 치수 정밀도에 막대한 영향을 미칩니다. 재료의 수축률이 높거나 예측하기 어려운 경우, 아무리 완벽한 공정과 고정밀 금형을 사용하더라도 엄격한 공차를 유지하기가 매우 어렵습니다.

고객의 소재 선정을 도와드릴 때, 가장 먼저 논의하는 주제는 수축입니다. 모든 플라스틱은 용융 상태에서 냉각되어 고체로 변할 때 수축합니다. 핵심은 수축량이 얼마나 되는지와 수축이 얼마나 일관되게 일어나느냐입니다. 이는 수지 종류에 따라 큰 영향을 받습니다.
일반적으로 플라스틱은 결정질과 비결정질의 두 가지 유형으로 나뉩니다.
- 결정성 수지 (폴리프로필렌이나 나일론과 같은) 소재는 분자 구조가 더 정연합니다. 이러한 소재는 수축률이 높은 경향이 있으며, 가공 조건에 따라 수축 정도가 더 크게 달라질 수 있습니다. 결정 구조, 즉 "스페룰라이트’의 크기가 중요한 요인입니다. 냉각 속도가 빠를수록 스페룰라이트가 작아지고 수축도 줄어듭니다.
- 비정질 수지 (폴리카보네이트나 ABS와 같은) 소재는 무작위적인 분자 구조를 가지고 있습니다. 이러한 소재는 일반적으로 수축률이 낮고 예측 가능하기 때문에, 공차가 매우 엄격한 부품에 더 적합한 선택입니다.
수지 종류 외에도 다른 재료 관련 문제로 인해 문제가 발생할 수 있습니다. 플라스틱 펠릿이 제대로 건조되지 않으면, 배럴 내에서 수분이 증기로 변해 성형품이 벌어지거나 치수가 불규칙해질 수 있습니다. 마찬가지로, 재분쇄재(재활용 소재)를 신재와 혼합할 때는 균일하게 혼합해야 합니다. 혼합이 고르지 않거나 서로 다른 배치의 원자재를 사용할 경우, 최종 부품에 편차가 나타날 수 있습니다.
결함이 있거나 마모된 금형이 진짜 문제일 수 있을까?
공정을 세밀하게 조정하고 재료도 꼼꼼히 확인했지만, 부품은 여전히 기준에 미치지 못합니다. 공구에 투자했음에도 일관성 없는 결과만 나온다면 정말 답답한 일입니다.
네, 금형 결함은 빈번하게 발생하지만 종종 간과되는 원인입니다. 금형의 강성 부족, 캐비티의 마모, 불량한 게이트 설계, 정렬 문제 등은 모두 부품 치수의 불일치와 결함을 초래할 수 있습니다.

금형은 생산 공정의 핵심입니다. 금형의 설계 및 제조 정밀도는 부품의 정밀도를 직접적으로 좌우합니다. 금형의 강도가 충분하지 않거나(강성이 부족할 경우) 사출 시 가해지는 높은 압력으로 인해 실제로 휘어질 수 있습니다. 이러한 변형으로 인해 사출 횟수마다 캐비티의 형상이 일관되지 않게 됩니다.
마모 역시 또 다른 주요 요인으로, 특히 유리 섬유와 같은 충전재가 포함된 연마성 재료를 사용할 때 더욱 그렇습니다. 이러한 재료는 캐비티 벽면의 강철을 서서히 침식시켜, 시간이 지남에 따라 치수가 커지게 할 수 있습니다. 가이드 핀과 부싱도 마찬가지입니다. 이들이 마모되면 금형의 두 부분(코어와 캐비티) 간의 정렬이 어긋나 벽 두께가 고르지 않게 될 수 있습니다.

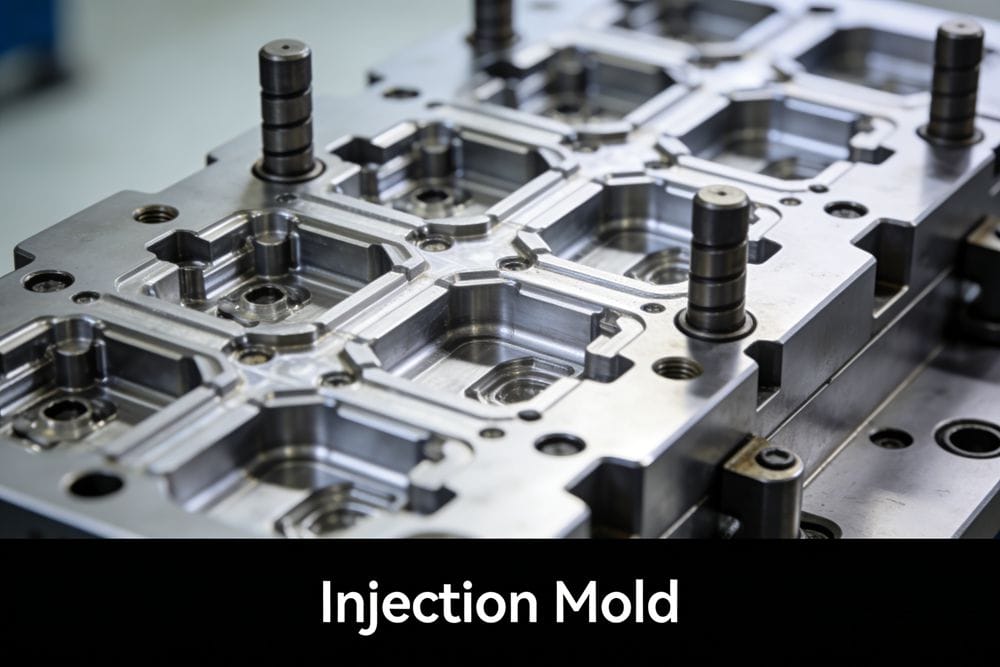

다중 캐비티 금형의 경우, 그 난이도는 훨씬 더 높습니다. 각 캐비티는 완전히 동일해야 하며, 모든 캐비티가 동일한 속도와 압력으로 채워지도록 러너 시스템이 "균형’을 이루어야 합니다. 균형이 맞지 않으면 한 번의 사출 과정에서 생산된 부품 간에 편차가 발생합니다. 정밀도 요구 사항이 매우 높은 부품의 경우, 완벽한 균형을 확보하는 데 드는 비용이 매우 높을 수 있으므로, 절대적으로 필요한 경우가 아니라면 다중 캐비티 금형 사용을 권장하지 않습니다. Ideal Pro에서 금형을 설계할 때는 항상 충분한 강도를 고려하며, 적절하게 열처리를 거친 고품질의 내마모성 강재를 사용하여 길고 안정적인 생산 수명을 보장합니다.
귀사의 사출 성형기가 제대로 작동하지 않고 있습니까?
설정이 변경되지 않았음에도 불구하고, 공정이 시간이 지남에 따라 점차 편차를 보이는 것 같습니다. 이러한 "유령" 같은 문제를 추적하는 데 시간을 낭비하면 불량률이 높아져 안정적인 공정 운영이 불가능해집니다.

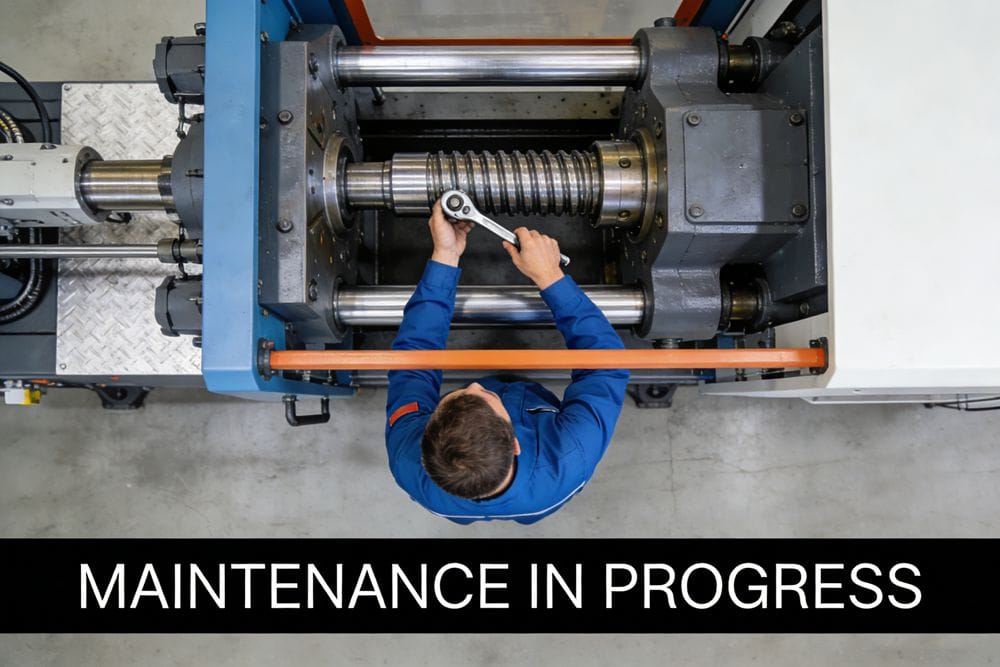

물론입니다. 불안정한 공급 시스템, 마모된 스크류, 결함이 있는 체크 밸브, 또는 일관되지 않은 온도 제어와 같은 장비 고장은 사출마다 일관된 용융물을 공급하지 못하게 함으로써 치수 불안정성을 직접적으로 유발할 수 있습니다.

사출 성형기는 매우 복잡한 장비입니다. 구성 요소 중 하나라도 제대로 작동하지 않으면 전체 공정에 차질이 생깁니다. 실제 원인은 기계 자체였는데도 금형이나 소재 탓으로 돌리는 팀을 많이 보아왔습니다.
제가 가장 흔히 접하는 문제 중 하나는 체크 밸브의 결함입니다. 스크류 앞쪽에 위치한 이 밸브는 사출 과정에서 용융된 플라스틱이 역류하는 것을 막아주는 역할을 합니다. 이 밸브에서 누출이 발생하면 금형에 주입되는 플라스틱의 양, 즉 사출량이 일정하지 않게 되어 부품의 치수와 중량이 불규칙해집니다. 마모된 스크류와 배럴도 비슷한 영향을 미칩니다. 이 부품들은 플라스틱을 일관되게 용융하고 공급할 수 없기 때문입니다.
확인해야 할 또 다른 부분은 온도 제어 시스템입니다. 히터 밴드의 고장이나 열전대의 결함은 용융 온도가 급격히 오르내리게 할 수 있습니다. 이로 인해 플라스틱의 점도와 유동 특성이 변화하게 되며, 이는 다시 부품의 충진 및 수축 방식에 영향을 미칩니다. 플라스틱 펠릿을 공급하는 이송 시스템조차도 안정적이어야 합니다. 스크류로 공급되는 재료에 일관성이 없으면 사출량도 일관되지 않게 됩니다. 기계에 대한 정기적인 예방 정비는 단순한 권장 사항이 아니라, 안정적이고 고품질의 생산을 위해 필수적입니다.
부품을 정말 올바르게 측정하고 계신가요?
귀사 팀의 두 직원이 동일한 부품을 측정했는데 서로 다른 수치가 나왔습니다. 이로 인해 혼란이 발생하고, 부당한 불량 판정이 나오며, 품질 관리 부서와 생산 부서 간에 갈등이 생깁니다. 이는 전체 공정에 대한 신뢰를 훼손합니다.

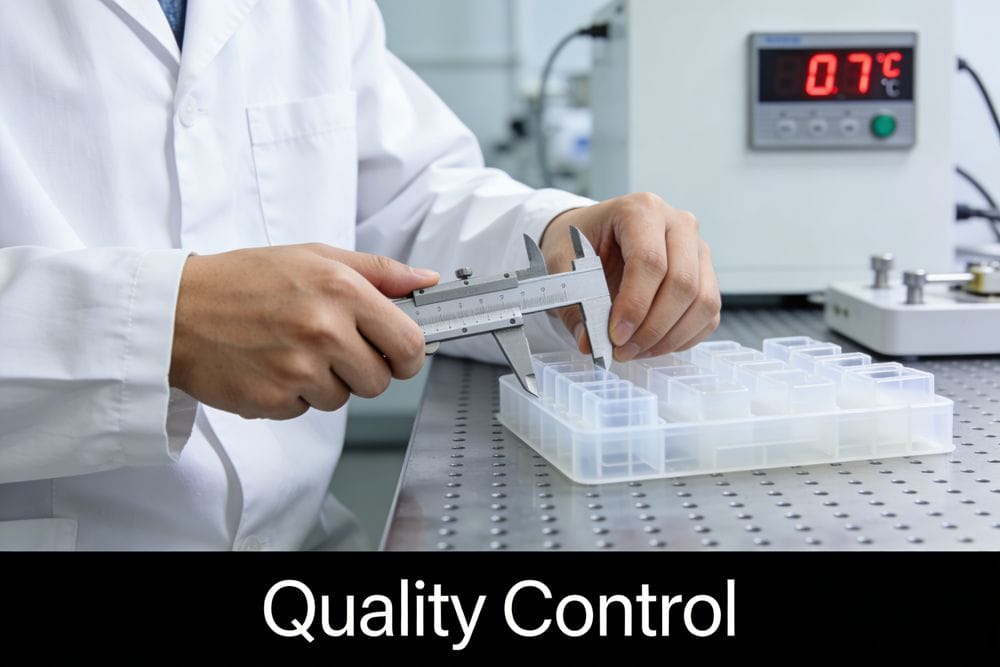

이 문제는 의외로 흔히 발생하는 문제입니다. 측정 방법, 측정 시점, 온도가 표준화되어 있지 않으면 치수 불안정처럼 보이는 현상이 나타납니다. 플라스틱 부품은 냉각되면서 수축하고 모양이 변합니다.

많은 사람들이 플라스틱 부품이 금형에서 나온 후 얼마나 많이 변형될 수 있는지 잘 모르고 있습니다. 플라스틱의 열팽창 계수는 금속보다 10배나 더 큰 경우가 많습니다. 즉, 실내 온도가 조금만 변해도 부품의 크기에 측정 가능한 변화가 생길 수 있습니다.
더 중요한 점은, 성형 후에도 수 시간 동안 부품의 수축이 계속된다는 것입니다. 제 경험에 따르면, 대부분의 변화는 처음 10시간 이내에 일어나지만, 부품이 완전히 안정화되기까지는 최대 24시간이 걸릴 수도 있습니다. 한 사람이 성형 1시간 후에 부품을 측정하고, 다른 사람이 다음 날 같은 배치의 부품을 측정한다면, 결과는 분명히 달라질 것입니다. 이는 공정상의 문제가 아니라 측정상의 문제입니다.
이 문제를 해결하려면 측정을 위한 표준 운영 절차(SOP)를 수립해야 합니다. 부품을 어떻게, 언제 측정해야 하는지 정확히 정의해야 합니다. 사용할 도구(예: 캘리퍼, CMM), 부품에서 측정할 정확한 지점, 그리고 무엇보다 중요한 조건화 시간을 명시해야 합니다. 예를 들어, SOP에는 "모든 부품은 최종 치수 검사 전에 23°C에서 최소 24시간 동안 안정화되어야 한다"라고 명시할 수 있습니다. 이를 통해 모든 담당자가 동일한 조건에서 안정된 부품을 측정하게 되어, 실제로 신뢰할 수 있는 데이터를 확보할 수 있습니다.
결론
치수 불량은 공정, 소재, 금형, 기계 또는 측정상의 문제에서 비롯됩니다. 이 다섯 가지 영역에 대해 체계적인 접근 방식을 취하면 안정적이고 신뢰할 수 있는 생산 공정을 구축할 수 있습니다.
